Découpage et pliage

La machine de découpe et de pliage joue un rôle fondamental étant donné l'importance fonctionnelle de la bande de garantie du bouchon. Les performances de ces derniers ainsi que l'efficacité de la ligne d'embouteillage dépendent fortement de ce processus.

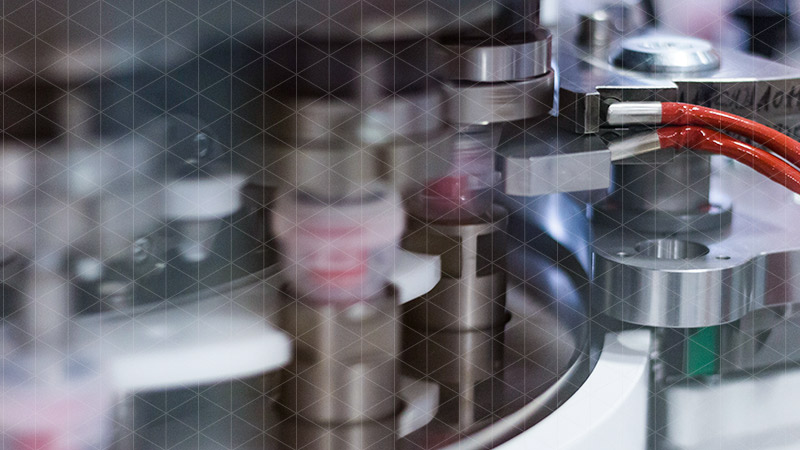

système de découpe

Les ponts des bouchons peuvent être réalisés directement dans le moule durant la phase de moulage du bouchon ou à l'aide d'un processus de découpe dans une phase qui suit le moulage. La possibilité de modifier la configuration de découpage (nombre et épaisseur des ponts, etc.) a d'ailleurs un impact sur la flexibilité et sur la force à la rupture des ponts, ce qui permet de répondre aux attentes des utilisateurs finaux.

système de découpe
SYSTÈME DE DÉCOUPE - FICHE TECHNIQUE SCM08 SCM12
DIAMÈTRE NOMINAL MAXIMUM DU BOUCHON mm 63 63
HAUTEUR MAXIMALE DU BOUCHON mm 25 25
PRODUCTION pcs/min JUSQU'À 1000 JUSQU'À 2400
PUISSANCE MOYENNE ABSORBÉE (AU MAXIMUM DE LA PRODUCTIVITÉ) kW/Kg 3,5 3,5
CONSOMMATION D'AIR COMPRIMÉ (6 BARS) l/min 230 230

FLM12 - caps folding system

“Flap” or “corrugated” bands in plastic caps help during the capping phase and properly match with the bottle locking ring. Such bands need a folding process to be performed after the making of the cap

FLM12 - caps folding system

FLM12 - caps folding system technical data

nominal max closure diameter mm 63
max closure height mm 25
output pz/min up to 2400
average absorbed power (at max throughput) kW/Kg 3,5
compressed air consumption (6 bar) l/min 230

système de gravure et de pliage

Cette solution réalise aussi bien l'opération de gravure que celle de pliage en une seule solution combinée et rentable.
La possibilité de modifier la configuration de découpage (nombre et épaisseur des ponts, etc.) a d'ailleurs un impact sur la flexibilité et sur la force à la rupture des ponts, ce qui permet de répondre aux attentes des utilisateurs finaux. Qui plus est, les bandes à ailettes dans les bouchons en plastique simplifient la phase de bouchage et s'assemblent correctement avec la bague de blocage de la bouteille.

système de gravure et de pliage
SYSTÈME DE GRAVURE ET DE PLIAGE - FICHE TECHNIQUE SFM08 SFM12
DIAMÈTRE NOMINAL MAXIMUM DU BOUCHON mm 55 55
HAUTEUR MAXIMALE DU BOUCHON mm 25 25
PRODUCTION pcs/min JUSQU'À 1000 JUSQU'À 2400
PUISSANCE MOYENNE ABSORBÉE (AU MAXIMUM DE LA PRODUCTIVITÉ) kW/Kg 8 8
CONSOMMATION D'AIR COMPRIMÉ (6 BARS) l/min 230 230
